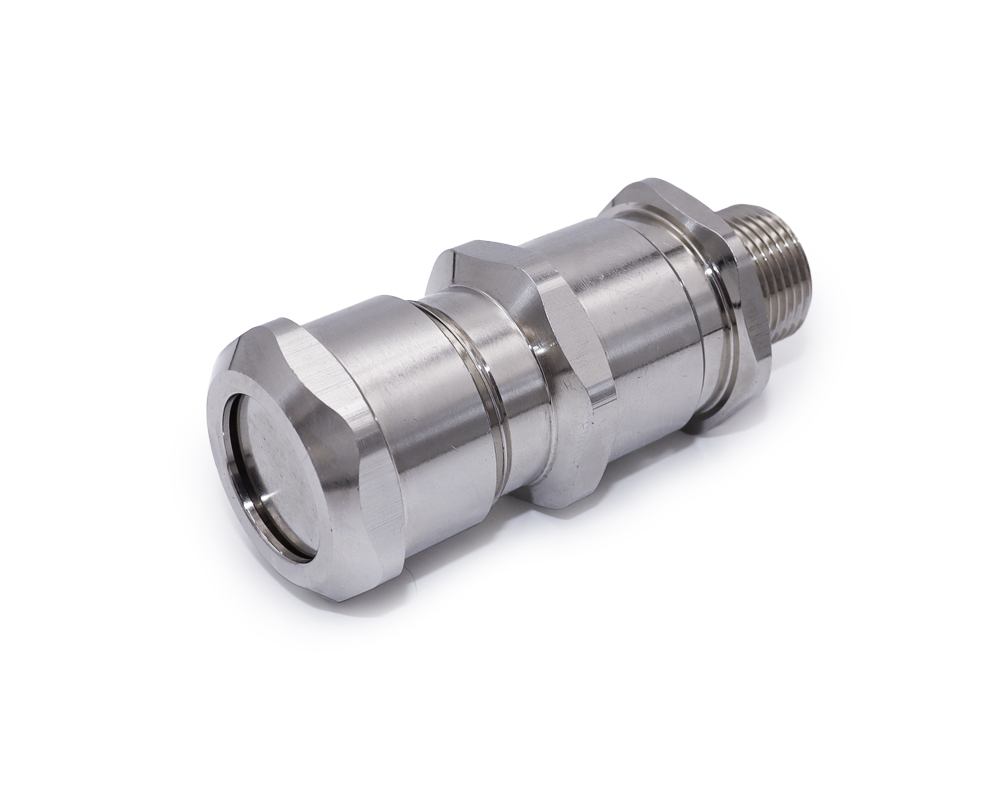

Кабельный ввод ВКБ3 из нержавеющей стали
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
Кабельный ввод ВКБ3 из нержавеющей стали
Технические характеристики
 Вид изделия |
Кабельный ввод |
 Цвет |
естественный цвет |
 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Сертификат |
04ИДЮ128.RU.С01615 |
 Материал уплотнителя |
Силикон |
 Модель/исполнение |
Прямолинейный |
 Степeнь IP |
IP68 |
 Климатическое исполнение |
УХЛ 1, 5 |
|
Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
 Бренд |
ГОФРОМАТИК |
| Артикул | Тип изделия | Диапазон диаметра кабеля Dk, мм | Тип и размер резьбы D1, мм | Длина резьбы Lp/Общая длина L, мм | Максимальный диаметр внутренней оболочки кабеля D2, мм | Диапазон диаметров наружной оболочки кабеля D3,мм | Диапазон толщины брони В, мм | Размер под ключ S1/S2/S3 | Упак. | Узнать цену |
| zeta34600
Артикул
|
ВКБ3-НС-M16-9-14
Тип изделия
|
9 | 7-14мм
Диапазон диаметра кабеля Dk, мм
|
М16х1,5
Тип и размер резьбы D1, мм
|
15/68
Длина резьбы Lp/Общая длина L, мм
|
9
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25/25
Размер под ключ S1/S2/S3
|
1075 гр. 0.43 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34601
Артикул
|
ВКБ3-НС-M20-9-14
Тип изделия
|
9 | 7-14мм
Диапазон диаметра кабеля Dk, мм
|
М20х1,5
Тип и размер резьбы D1, мм
|
15/68,7
Длина резьбы Lp/Общая длина L, мм
|
9
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
27/25/25
Размер под ключ S1/S2/S3
|
111 гр. 0.08 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34602
Артикул
|
ВКБ3-НС-M20-14-20
Тип изделия
|
14 | 12-20мм
Диапазон диаметра кабеля Dk, мм
|
М20х1,5
Тип и размер резьбы D1, мм
|
15/83,3
Длина резьбы Lp/Общая длина L, мм
|
14
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32/32
Размер под ключ S1/S2/S3
|
183 гр. 0.05 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34603
Артикул
|
ВКБ3-НС-M25-14-20
Тип изделия
|
14 | 12-20мм
Диапазон диаметра кабеля Dk, мм
|
М25х1,5
Тип и размер резьбы D1, мм
|
15/85
Длина резьбы Lp/Общая длина L, мм
|
14
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32/32
Размер под ключ S1/S2/S3
|
187 гр. 0.09 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34604
Артикул
|
ВКБ3-НС-M25-20-26
Тип изделия
|
20 | 18-26мм
Диапазон диаметра кабеля Dk, мм
|
М25х1,5
Тип и размер резьбы D1, мм
|
15/90
Длина резьбы Lp/Общая длина L, мм
|
20
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40/40
Размер под ключ S1/S2/S3
|
306 гр. 0.14 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34605
Артикул
|
ВКБ3-НС-M32-20-26
Тип изделия
|
20 | 18-26мм
Диапазон диаметра кабеля Dk, мм
|
М32х1,5
Тип и размер резьбы D1, мм
|
20/96
Длина резьбы Lp/Общая длина L, мм
|
20
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40/40
Размер под ключ S1/S2/S3
|
307 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34606
Артикул
|
ВКБ3-НС-M32-26-33
Тип изделия
|
26 | 25-33мм
Диапазон диаметра кабеля Dk, мм
|
М32х1,5
Тип и размер резьбы D1, мм
|
20/86
Длина резьбы Lp/Общая длина L, мм
|
26
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43/45
Размер под ключ S1/S2/S3
|
309 гр. 0.16 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta34607
Артикул
|
ВКБ3-НС-M40-26-33
Тип изделия
|
26 | 25-33мм
Диапазон диаметра кабеля Dk, мм
|
М40х1,5
Тип и размер резьбы D1, мм
|
20/87
Длина резьбы Lp/Общая длина L, мм
|
26
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6
Диапазон толщины брони В, мм
|
50/43/45
Размер под ключ S1/S2/S3
|
3511 гр. 2.18 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34608
Артикул
|
ВКБ3-НС-M40-33-38
Тип изделия
|
33 | 30-38мм
Диапазон диаметра кабеля Dk, мм
|
М40х1,5
Тип и размер резьбы D1, мм
|
20/100,8
Длина резьбы Lp/Общая длина L, мм
|
33
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52/52
Размер под ключ S1/S2/S3
|
4774 гр. 2.73 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34609
Артикул
|
ВКБ3-НС-M50-33-38
Тип изделия
|
33 | 30-38мм
Диапазон диаметра кабеля Dk, мм
|
М50х1,5
Тип и размер резьбы D1, мм
|
20/104,3
Длина резьбы Lp/Общая длина L, мм
|
33
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52/52
Размер под ключ S1/S2/S3
|
4979 гр. 3.63 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34610
Артикул
|
ВКБ3-НС-M50-38-45
Тип изделия
|
38 | 37-45мм
Диапазон диаметра кабеля Dk, мм
|
М50х1,5
Тип и размер резьбы D1, мм
|
20/92,5
Длина резьбы Lp/Общая длина L, мм
|
38
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
37-45
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59/59
Размер под ключ S1/S2/S3
|
5346 гр. 3.22 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34611
Артикул
|
ВКБ3-НС-M50-45-51
Тип изделия
|
45 | 42-51мм
Диапазон диаметра кабеля Dk, мм
|
М50х1,5
Тип и размер резьбы D1, мм
|
20/107
Длина резьбы Lp/Общая длина L, мм
|
45
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64/68
Размер под ключ S1/S2/S3
|
6654 гр. 4.95 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34612
Артикул
|
ВКБ3-НС-M63-45-51
Тип изделия
|
45 | 42-51мм
Диапазон диаметра кабеля Dk, мм
|
М63х1,5
Тип и размер резьбы D1, мм
|
22/106
Длина резьбы Lp/Общая длина L, мм
|
45
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64/68
Размер под ключ S1/S2/S3
|
6949 гр. 4.9 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34613
Артикул
|
ВКБ3-НС-M63-51-57
Тип изделия
|
51 | 48-57мм
Диапазон диаметра кабеля Dk, мм
|
М63х1,5
Тип и размер резьбы D1, мм
|
22/116
Длина резьбы Lp/Общая длина L, мм
|
51
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
48-57
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77/77
Размер под ключ S1/S2/S3
|
9373 гр. 6.88 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34614
Артикул
|
ВКБ3-НС-G3/8-9-14
Тип изделия
|
9 | 7-14мм
Диапазон диаметра кабеля Dk, мм
|
G3/8-B
Тип и размер резьбы D1, мм
|
15/68
Длина резьбы Lp/Общая длина L, мм
|
9
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
25/25/25
Размер под ключ S1/S2/S3
|
1211 гр. 0.43 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34615
Артикул
|
ВКБ3-НС-G1/2-9-14
Тип изделия
|
9 | 7-14мм
Диапазон диаметра кабеля Dk, мм
|
G1/2-B
Тип и размер резьбы D1, мм
|
15/68,7
Длина резьбы Lp/Общая длина L, мм
|
9
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
7-14
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
30/25/25
Размер под ключ S1/S2/S3
|
1248 гр. 0.85 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34616
Артикул
|
ВКБ3-НС-G1/2-14-20
Тип изделия
|
14 | 12-20мм
Диапазон диаметра кабеля Dk, мм
|
G1/2-B
Тип и размер резьбы D1, мм
|
15/83,3
Длина резьбы Lp/Общая длина L, мм
|
14
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32/32
Размер под ключ S1/S2/S3
|
2016 гр. 0.62 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34617
Артикул
|
ВКБ3-НС-G3/4-14-20
Тип изделия
|
14 | 12-20мм
Диапазон диаметра кабеля Dk, мм
|
G3/4-B
Тип и размер резьбы D1, мм
|
15/85
Длина резьбы Lp/Общая длина L, мм
|
14
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
12-20
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
32/32/32
Размер под ключ S1/S2/S3
|
1999 гр. 1.04 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34618
Артикул
|
ВКБ3-НС-G3/4-20-26
Тип изделия
|
20 | 18-26мм
Диапазон диаметра кабеля Dk, мм
|
G3/4-В
Тип и размер резьбы D1, мм
|
15/90
Длина резьбы Lp/Общая длина L, мм
|
20
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40/40
Размер под ключ S1/S2/S3
|
3064 гр. 1.44 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34619
Артикул
|
ВКБ3-НС-G1-20-26
Тип изделия
|
20 | 18-26мм
Диапазон диаметра кабеля Dk, мм
|
G1-B
Тип и размер резьбы D1, мм
|
20/96
Длина резьбы Lp/Общая длина L, мм
|
20
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
18-26
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,25
Диапазон толщины брони В, мм
|
40/40/40
Размер под ключ S1/S2/S3
|
3152 гр. 1.54 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34620
Артикул
|
ВКБ3-НС-G1-26-33
Тип изделия
|
26 | 25-33мм
Диапазон диаметра кабеля Dk, мм
|
G1-B
Тип и размер резьбы D1, мм
|
20/86
Длина резьбы Lp/Общая длина L, мм
|
26
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6
Диапазон толщины брони В, мм
|
43/43/45
Размер под ключ S1/S2/S3
|
3683 гр. 1.59 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34621
Артикул
|
ВКБ3-НС-G1 ¼-26-33
Тип изделия
|
26 | 25-33мм
Диапазон диаметра кабеля Dk, мм
|
G1 ¼-B
Тип и размер резьбы D1, мм
|
20/87
Длина резьбы Lp/Общая длина L, мм
|
26
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
25-33
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0-1,6
Диапазон толщины брони В, мм
|
52/43/45
Размер под ключ S1/S2/S3
|
3865 гр. 2.35 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34622
Артикул
|
ВКБ3-НС-G1 ¼-33-38
Тип изделия
|
33 | 30-38мм
Диапазон диаметра кабеля Dk, мм
|
G1 ¼-B
Тип и размер резьбы D1, мм
|
20/100,8
Длина резьбы Lp/Общая длина L, мм
|
33
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2
Диапазон толщины брони В, мм
|
52/52/52
Размер под ключ S1/S2/S3
|
5173 гр. 2.73 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34623
Артикул
|
ВКБ3-НС-G1 ½-33-38
Тип изделия
|
33 | 30-38мм
Диапазон диаметра кабеля Dk, мм
|
G1 ½-B
Тип и размер резьбы D1, мм
|
20/104,3
Длина резьбы Lp/Общая длина L, мм
|
33
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
30-38
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2
Диапазон толщины брони В, мм
|
59/52/52
Размер под ключ S1/S2/S3
|
5289 гр. 3.63 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34624
Артикул
|
ВКБ3-НС-G1 ½-38-45
Тип изделия
|
38 | 37-45мм
Диапазон диаметра кабеля Dk, мм
|
G1 ½-B
Тип и размер резьбы D1, мм
|
20/92,5
Длина резьбы Lp/Общая длина L, мм
|
38
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
37-45
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
59/59/59
Размер под ключ S1/S2/S3
|
6178 гр. 3.22 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34625
Артикул
|
ВКБ3-НС-G1 ½-42-51
Тип изделия
|
45 | 42-51мм
Диапазон диаметра кабеля Dk, мм
|
G1 ½-B
Тип и размер резьбы D1, мм
|
20/107
Длина резьбы Lp/Общая длина L, мм
|
42
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
64/64/68
Размер под ключ S1/S2/S3
|
7755 гр. 4.38 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34626
Артикул
|
ВКБ3-НС-G2-45-51
Тип изделия
|
45 | 42-51мм
Диапазон диаметра кабеля Dk, мм
|
G2-B
Тип и размер резьбы D1, мм
|
22/106
Длина резьбы Lp/Общая длина L, мм
|
45
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
42-51
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
68/64/68
Размер под ключ S1/S2/S3
|
7413 гр. 4.9 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta34627
Артикул
|
ВКБ3-НС-G2-51-57
Тип изделия
|
51 | 48-57мм
Диапазон диаметра кабеля Dk, мм
|
G2
Тип и размер резьбы D1, мм
|
22/116
Длина резьбы Lp/Общая длина L, мм
|
51
Максимальный диаметр внутренней оболочки кабеля D2, мм
|
48-57
Диапазон диаметров наружной оболочки кабеля D3,мм
|
0,5-2,5
Диапазон толщины брони В, мм
|
77/77/77
Размер под ключ S1/S2/S3
|
10247 гр. 6.88 см³ 10шт
Упаковка
|
Узнать цену
|
Описание товара
Кабельный вводы с силиконовым уплотнителем ВКБ3-НС в корпусе из нержавеющей стали предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +180 С.
Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
