Кабельный ввод ВК-ЛР-PG36-33-L15 IP66/IP67/IP68 ГОФРОМАТИК

Каталог

узнать цену и наличие

скачать в PDF

Артикул товара	zeta34871
Вид изделия	Кабельный ввод
Тип изделия	ВК-ЛР-PG36-33-L15
Материал	Никелированная латунь
Бренд	ГОФРОМАТИК

Назначение

Ввод кабельный латунный с удлиненной резьбой применяется в любых сферах, где используется оборудование, толщина стенки которого требует наличие удлиненной резьбы применяемого кабельного ввода.

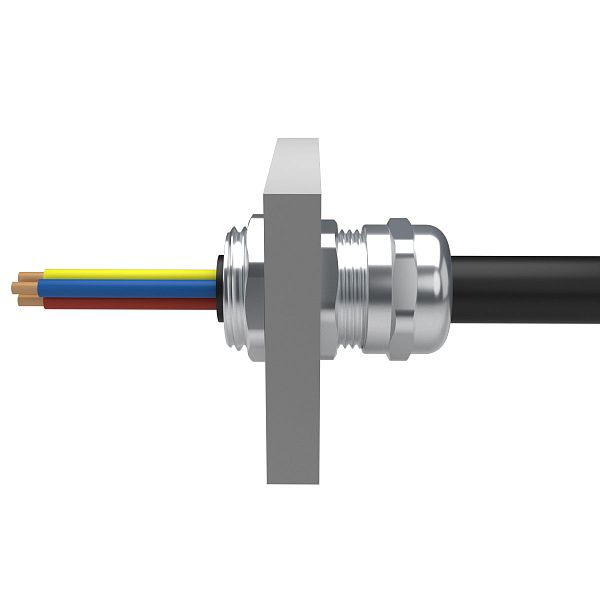

Предназначены для герметичного ввода-вывода небронированного кабеля круглого сечения в корпус электрооборудования с увеличенной толщиной стенок
Материал корпуса: никелированная латунь
Материал уплотнителя: Резина EPDM
Температура эксплуатации: от -40 °С до +100 °С
Тип резьбы: PG
Степень защиты: IP66/IP67/IP68
Климатическое исполнение: УТ1, УТ5

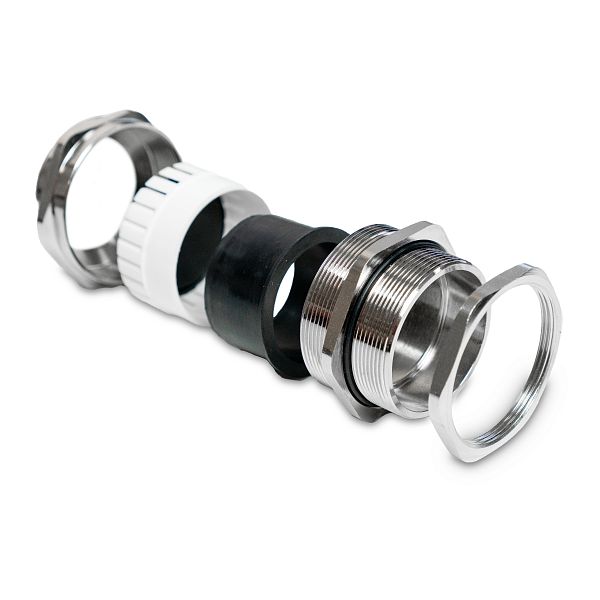

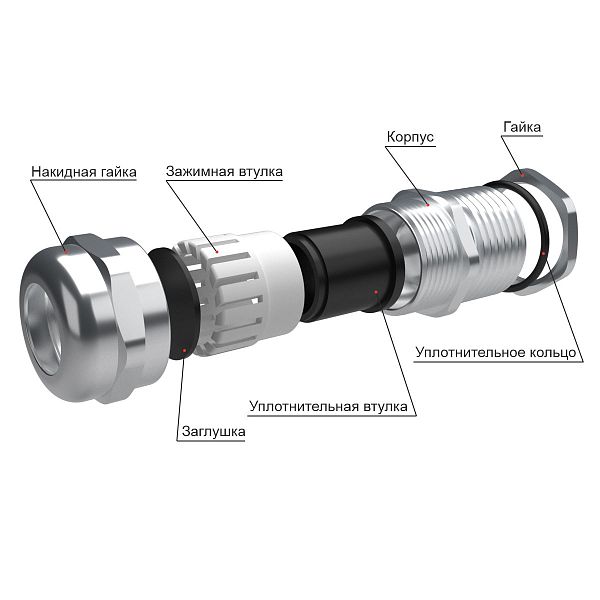

Состав комплекта

В комплектацию кабельного ввода ВК-ЛР с удлиненной резьбой входят:

1 - гайка плоская
2 - тороидальное уплотнение присоединительной резьбы
3 - корпус
4 - уплотнительная втулка
5 - лепестковый зажим
6 - заглушка
7 - накидная гайка

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Температура транспортировки, монтажа и эксплуатации	от -40 до +100 °С

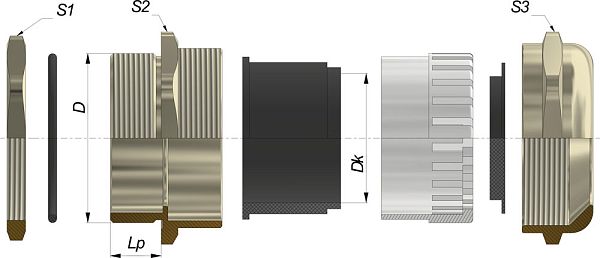

Тип и размер резьбы D	PG36
Сертификат	04ИДЮ128.RU.С01615
Наружный диаметр кабеля Dk, мм	25-33
Длина резьбы / общая длина Lp / L,мм	52
Длина резьбы Lp, мм	15
Вид резьбы	PG
Степeнь IP	IP66/IP67/IP68
Климатическое исполнение	УТ 1, УТ 5
Изготавливается по	ТУ 27.33.13.130-055-99856433-2023
Размер под ключ S1, мм	50
Размер под ключ S2, мм	50
Размер под ключ S3, мм	50

STP 3D модель 156.37 КБ

PDF Сертификат соответствия IP 1.14 МБ PDF ТУ 27.33.13.130-055-99856433-2023 786.19 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Кабельные вводы ВК-ЛР 689.33 КБ

Кабельный ввод ВК-ЛР-PG36-33-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.
