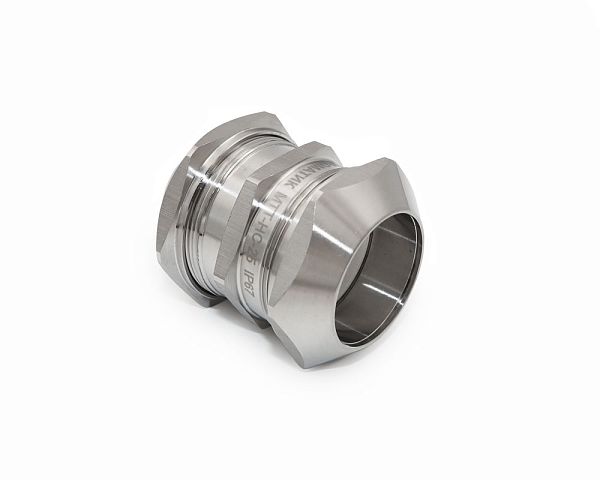

Муфта соединительная труба-труба МТТ-НС-15 IP67 ГОФРОМАТИК

Каталог

Температура эксплуатации до -60°С

узнать цену и наличие

скачать в PDF

Артикул товара	zeta45903
Вид изделия	Муфта соединительная
Тип изделия	МТТ-НС-15
Материал	Нержавеющая сталь
Бренд	ГОФРОМАТИК

Назначение

Муфты соединительные труба-труба МТТ изготавливаемые из нержавеющей стали, предназначены для соединения отрезков металлических труб между собой.

Муфты обладают повышенной степенью защиты - IP 67. Фиксация труб обеспечивается цанговыми зажимами.

Данные фитинги стойкие в воздушной среде и при морском климате, в сухих парах, пресных водах, фреонах, спиртах, антифризах, солёной морской воде в малоподвижном состоянии.

Расшифровка обозначения элемента

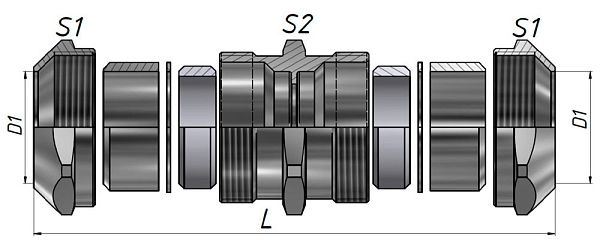

Состав комплекта

1. Корпус.
2. Уплотнитель.
3. Антифрикционное кольцо.
4. Цанговое зажимное кольцо.
5. Накидная гайка.

Технические характеристики

BIM и 3D модели

Документы

Описание товара

Условный проход трубы	15
Температура транспортировки, монтажа и эксплуатации	от -60 до +180 °С
Сертификат	04ИДЮ128.RU.С01639
Размер D1	19,5…22
Материал уплотнителя	Силикон
Размер L	55.9
Стeпень IP	IP67
Климатическое исполнение	B 1, 5
Код классификации по ГОСТ Р МЭК 61386.1-2014	045401674202
Изготавливается по	ТУ 27.33.13.130-023-99856433-2017
Размер под ключ S1/S2	30/32

STP 3D модель 75.8 КБ

PDF ТУ 27.33.13.130-023-99856433-2017 667.84 КБ PDF Сертификат соответствия 92.39 КБ PDF Отказное письмо 378.87 КБ PDF Паспорт продукта - Муфта МТТ-НС 1.6 МБ

Муфты соединительные труба-труба МТТ-НС-15 изготавливаемые из Нержавеющая сталь, предназначены для соединения отрезков металлических труб между собой.

Муфты обладают повышенной степенью защиты - IP67 с уплотнением Силикон. Фиксация труб обеспечивается цанговыми зажимами.

Данные фитинги стойкие в воздушной среде и при морском климате, в сухих парах, пресных водах, фреонах, спиртах, антифризах, солёной морской воде в малоподвижном состоянии.
