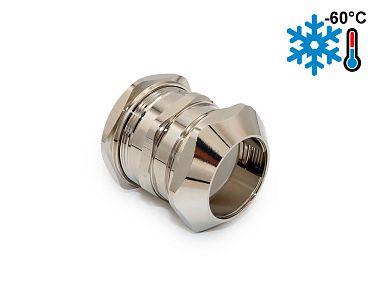

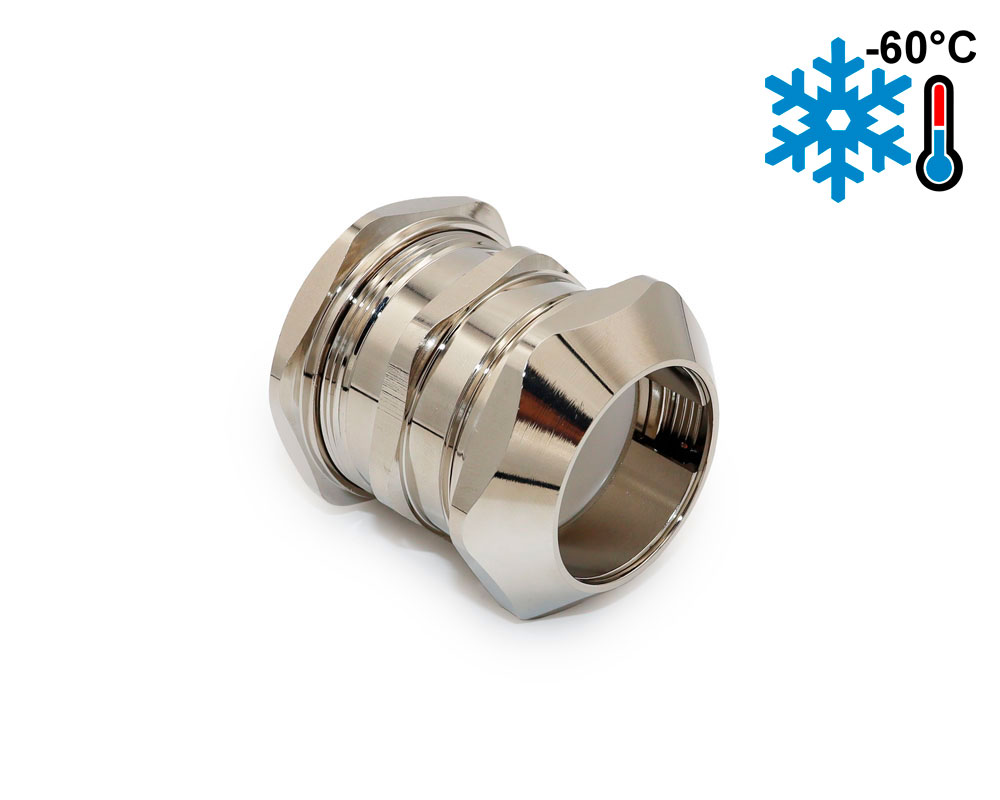

Муфты соединительные МТТ (труба-труба)
Технические характеристики
 Вид изделия |
Муфта соединительная |
 Стeпень IP |
IP67 |
 Температура транспортировки, монтажа и эксплуатации |
от -60 до +180 °С |
 Код классификации по ГОСТ Р МЭК 61386.1-2014 |
044201674202 (с уплотнителем из резины МБС) 045401674202 (с уплотнителем из силикона) |
 Изготавливается по |
ТУ 27.33.13.130-023-99856433-2017 |
 Бренд |
ГОФРОМАТИК |
Техническая документация
ᐁ Развернуть ᐁ

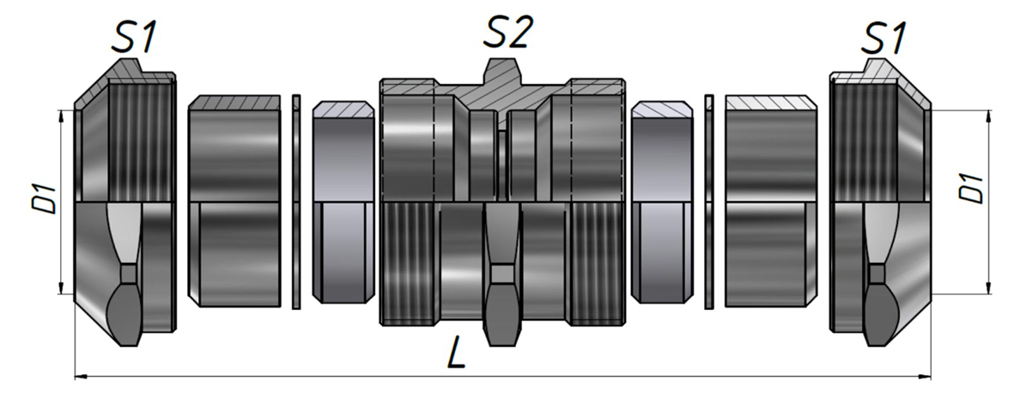

Размеры
| Артикул | Тип изделия | Условный проход | Размеры, мм | Сертификат | Диапазон наружного диаметра D1, мм | Размер под ключ, мм | Упаковка | Узнать цену | |
| L | S1 | S2 | |||||||
| Муфта соединительная труба-труба МТТ из никелированной латуни (уплотнение силикон) клим. исполнение УХЛ 1, 5. Температура эксплуатации: от -45 до +120°С | |||||||||
| zeta45901
Артикул
|
МТТ-ЛС-15
Тип изделия
|
15
Условный проход
|
55,9
Размер L
|
04ИДЮ128.RU.С01639
Сертификат
|
19,5…22
Диапазон наружного диаметра D1, мм
|
30
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
130 гр. 0.06 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45905
Артикул
|
МТТ-ЛС-20
Тип изделия
|
20
Условный проход
|
60,3
Размер L
|
04ИДЮ128.RU.С01639
Сертификат
|
24,5…28
Диапазон наружного диаметра D1, мм
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
220 гр. 0.1 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45909
Артикул
|
МТТ-ЛС-25
Тип изделия
|
25
Условный проход
|
60,3
Размер L
|
04ИДЮ128.RU.С01639
Сертификат
|
31,4…34,2
Диапазон наружного диаметра D1, мм
|
45
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
304 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45913
Артикул
|
МТТ-ЛС-32
Тип изделия
|
32
Условный проход
|
64
Размер L
|
04ИДЮ128.RU.С01639
Сертификат
|
39,5…42,9
Диапазон наружного диаметра D1, мм
|
55
Размер под ключ S1, мм
|
57
Размер под ключ S2, мм
|
401 гр. 0.21 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45917
Артикул
|
МТТ-ЛС-40
Тип изделия
|
40
Условный проход
|
68,2
Размер L
|
04ИДЮ128.RU.С01639
Сертификат
|
47,9…51,5
Диапазон наружного диаметра D1, мм
|
64
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм
|
451 гр. 0.31 см³ 1шт
Упаковка
|
Узнать цену
|
| Муфта соединительная труба-труба МТТ из нержавеющей стали (уплотнение силикон) клим. исполнение В 1, 5/ОМ 1, 5. Температура эксплуатации: от -45° до +120°С | |||||||||
| zeta45903
Артикул
|
МТТ-НС-15
Тип изделия
|
15
Условный проход
|
55.9
Размер L
|
04ИДЮ11.RU.С00128
Сертификат
|
19,5…22
Диапазон наружного диаметра D1, мм
|
30
Размер под ключ S1, мм
|
32
Размер под ключ S2, мм
|
1.25 кг. 0.57 см³ 10шт
Упаковка
|
Узнать цену
|
| zeta45907
Артикул
|
МТТ-НС-20
Тип изделия
|
20
Условный проход
|
60.3
Размер L
|
04ИДЮ11.RU.С00128
Сертификат
|
24,5…28
Диапазон наружного диаметра D1, мм
|
40
Размер под ключ S1, мм
|
40
Размер под ключ S2, мм
|
209 гр. 0.1 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45911
Артикул
|
МТТ-НС-25
Тип изделия
|
25
Условный проход
|
60.3
Размер L
|
04ИДЮ11.RU.С00128
Сертификат
|
31,4…34,2
Диапазон наружного диаметра D1, мм
|
45
Размер под ключ S1, мм
|
50
Размер под ключ S2, мм
|
289 гр. 0.15 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45915
Артикул
|
МТТ-НС-32
Тип изделия
|
32
Условный проход
|
64
Размер L
|
04ИДЮ11.RU.С00128
Сертификат
|
39,5…42,9
Диапазон наружного диаметра D1, мм
|
55
Размер под ключ S1, мм
|
60
Размер под ключ S2, мм
|
381 гр. 0.23 см³ 1шт
Упаковка
|
Узнать цену
|
| zeta45919
Артикул
|
МТТ-НС-40
Тип изделия
|
40
Условный проход
|
68.2
Размер L
|
04ИДЮ11.RU.С00128
Сертификат
|
47,9…51,5
Диапазон наружного диаметра D1, мм
|
64
Размер под ключ S1, мм
|
68
Размер под ключ S2, мм
|
4.3 кг. 3.14 см³ 10шт
Упаковка
|
Узнать цену
|
Описание товара

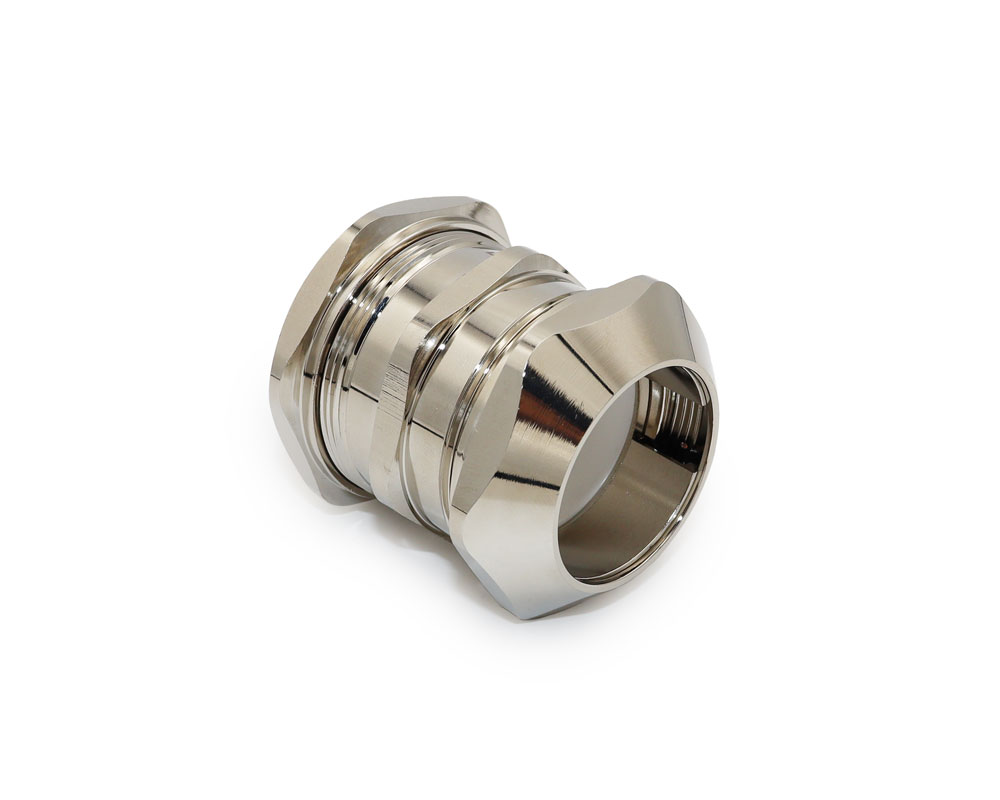

Муфты соединительные труба-труба МТТ изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для соединения отрезков металлических труб между собой.
Муфты обладают повышенной степенью защиты - IP 67 и имеют уплотнения, изготавливаемые из силикона или резины МБС (на выбор заказчика). Фиксация труб обеспечивается цанговыми зажимами.
Данные фитинги стойкие в воздушной среде и при морском климате, в сухих парах, пресных водах, фреонах, спиртах, антифризах, солёной морской воде в малоподвижном состоянии.
Расшифровка обозначения элемента
Состав комплекта
- 1. Корпус.
- 2. Уплотнитель.
- 3. Антифрикционное кольцо.
- 4. Цанговое зажимное кольцо.
- 5. Накидная гайка.
Фитинги для системы трубной электропроводки
