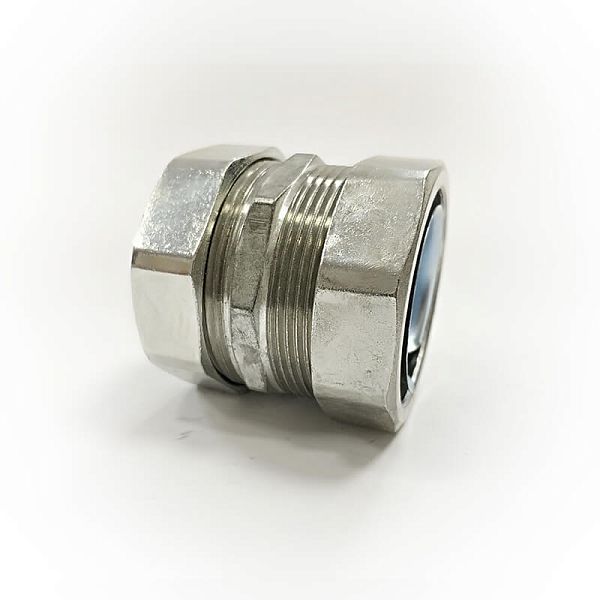

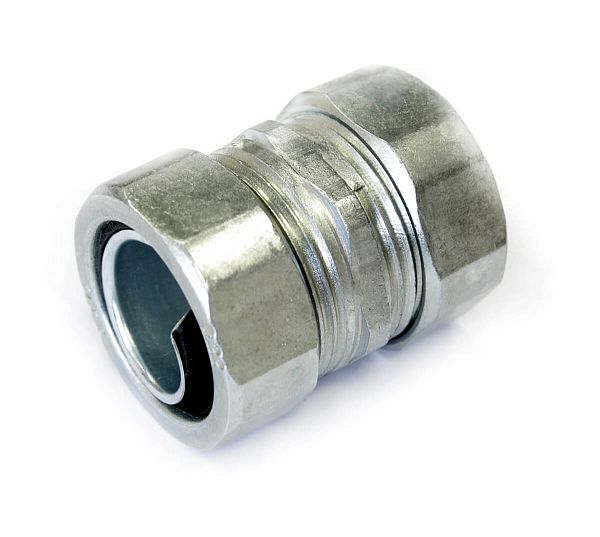

Цанговый Адаптер труба-рукав АТР-32 У2 IP43 ГОФРОМАТИК
Адаптер труба-рукав АТР-32 У2 IP43 ГОФРОМАТИК
Адаптер труба-рукав АТР-32 У2 IP43 ГОФРОМАТИК
| Артикул товара | zeta41404 |
|---|---|
| Вид изделия | Адаптер цанговый |
| Тип изделия | АТР-32 У2 IP43 |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение
Адаптер цанговый АТР-32 У2 IP43 (труба-рукав) предназначен для соединения металлорукава с металлической трубой при прокладке кабельной линии. Состоит из корпуса, металлического вставыша (оконцевателя), уплотнительного кольца с одной стороны и стопорного кольца – цанги с другой. Зажим металлорукава и трубы происходит за счёт накидных гаек.
Состав комплекта:
Читать далее

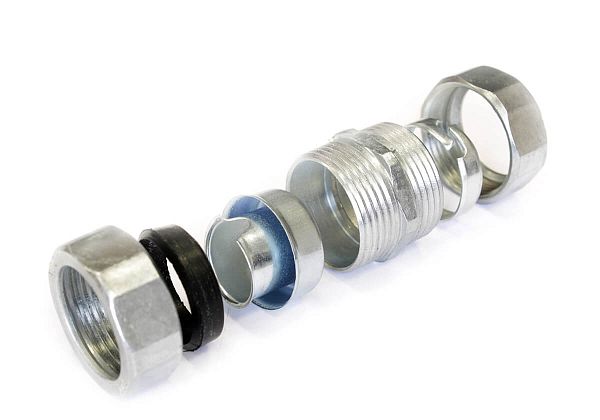

Состав комплекта:
- 1,6 – накидные гайки,
- 2 – стопорное кольцо (цанга),
- 3 – корпус,
- 4 – оконцеватель(вставыш),
- 5 – уплотнительное резиновое кольцо
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок | от -40 °С до +100 °С |
| Климатическое исполнение | У 2 |
| Материал уплотнителя | Резина маслостойкая |
| Стeпень IP | IP43 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024241432210 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |
| Диапазон наружного диаметра Dт, мм | 42-42,3 |
| Внутренний Dвн / Наружный Dн диаметры металлорукава, мм | 32,2/40 |
| Размер h | 21-23,7 |
| Размер d | 31,2 |
| Размер L* | 41-52 |
| Размер под ключ S1/S2 | 49/51 |
Адаптер цанговый АТР-32 У2 IP43 (труба-рукав) предназначен для соединения металлорукава с металлической трубой при прокладке кабельной линии. Состоит из корпуса, металлического вставыша (оконцевателя), уплотнительного кольца с одной стороны и стопорного кольца – цанги с другой. Зажим металлорукава и трубы происходит за счёт накидных гаек.
Состав комплекта:
Состав комплекта:
- 1,6 – накидные гайки,
- 2 – стопорное кольцо (цанга),
- 3 – корпус,
- 4 – оконцеватель(вставыш),
- 5 – уплотнительное резиновое кольцо
