Ех-кабельный ввод ВКВ-ЛР-М40-32 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВ-ЛР-М40-32 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВ-ЛР-М40-32 1Ex db e II Gb X ГОФРОМАТИК
| Артикул товара | zeta30427 |
|---|---|
| Вид изделия | Ех-ввод |
| Тип изделия | ВКВ-ЛР-М40-32 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Назначение
Взрывозащищённые кабельные вводы ВКВ-ЛР-М40-32 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Материал корпуса: Никелированная латунь.
Материал уплотнительных элементов: Резина маслостойкая.
Кабельные вводы ex ВКВ-ЛР-М40-32 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВ-ЛР-М40-32 изготавливаются с резьбой М40х1,5
Технические характеристики
BIM и 3D модели
Документы
Описание товара

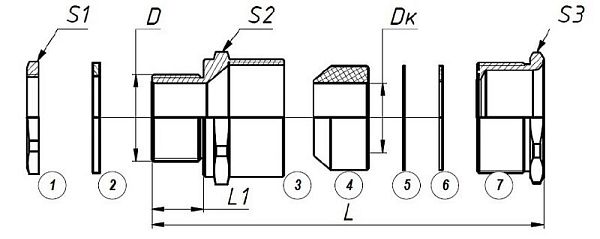

| Диапазон диаметров кабелей D2, мм | 24-32 мм |
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер резьбы D1 | М40х1,5 |
| Материал уплотнителя | Резина маслостойкая |
| Модель/исполнение | Прямолинейный |
| Общая длина L, мм (Ex) | 54 |
| Максимальный диаметр установочного отверстия, мм | 40,7 |
| Длина резьбы Lp, мм | 15 |
| Маркировка взрывозащиты | 1Ex db e II Gb X |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S1, мм | 45 |
| Размер под ключ S2, мм | 50 |
| Размер под ключ S3, мм | 50 |
Взрывозащищённые кабельные вводы ВКВ-ЛР-М40-32 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля в корпус электротехнического устройства II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Металлические части ВКВ-ЛР-М40-32 изготовлены из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014, уплотнительные элементы изготовлены из Резина маслостойкая.
Кабельные вводы ex ВКВ-ЛР-М40-32 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВ-ЛР-М40-32 изготавливаются с резьбой М40х1,5
