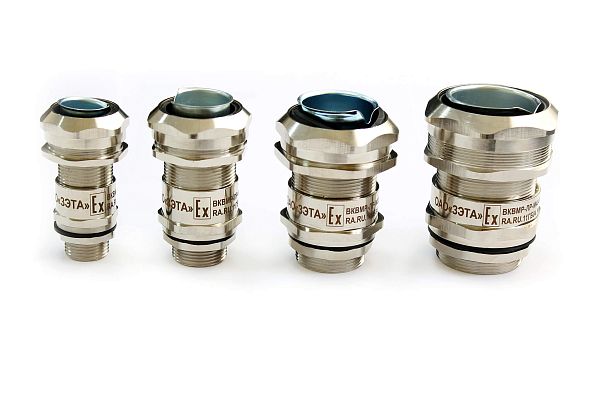

Ех-кабельный ввод ВКВМР-ЛР-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВМР-ЛР-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВМР-ЛР-М25-20-МР25 1Ex db e II Gb X ГОФРОМАТИК
| Артикул товара | zeta30443 |
|---|---|
| Вид изделия | Ех-ввод |
| Тип изделия | ВКВМР-ЛР-М25-20-МР25 |
| Материал | Никелированная латунь |
| Бренд | ГОФРОМАТИК |
Назначение
Взрывозащищённые кабельные вводы ВКВМР-ЛР-М25-20-МР25 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ) в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВМР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Металлические части ВКВМР-ЛР-М25-20-МР25 материал корпуса Никелированная латунь, уплотнительные элементы изготовлены из Резина маслостойкая.
Ex-вводы ВКВМР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВМР-ЛР-М25-20-МР25 изготавливаются с резьбой M25х1,5
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Диапазон диаметра кабеля Dk, мм | 12-20 мм |
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер резьбы D1 | M25х1,5 |
| Материал уплотнителя | Резина маслостойкая |
| Модель/исполнение | Прямолинейный |
| Общая длина L, мм (Ex) | 75,9 |
| Длина резьбы Lp, мм | 15 |
| Маркировка взрывозащиты | 1Ex db e II Gb X |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S1, мм | 30 |
| Размер под ключ S2, мм | 35 |
| Размер под ключ S3, мм | 40 |
Взрывозащищённые кабельные вводы ВКВМР-ЛР-М25-20-МР25 предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ) в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВМР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Металлические части ВКВМР-ЛР-М25-20-МР25 материал корпуса Никелированная латунь, уплотнительные элементы изготовлены из Резина маслостойкая.
Ex-вводы ВКВМР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Ex-вводы типа ВКВМР-ЛР-М25-20-МР25 изготавливаются с резьбой M25х1,5
