Взрывозащищенный Ех-кабельный ввод ВКВБ3-НС-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВБ3-НС-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
Ех-кабельный ввод ВКВБ3-НС-К1 1/4-26-33 1Ex db e II Gb X ГОФРОМАТИК
| Артикул товара | zeta33144 |
|---|---|
| Вид изделия | Ех-ввод |
| Тип изделия | ВКВБ3-НС-К1 ¼-26-33 |
| Материал | Нержавеющая сталь |
| Бренд | ГОФРОМАТИК |
Назначение
ВКВБ3-НС-К1 ¼-26-33 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Нержавеющая сталь
- Материал уплотнителя - Силикон
Ex-вводы ВКВБ3-НС-К1 ¼-26-33 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ3 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

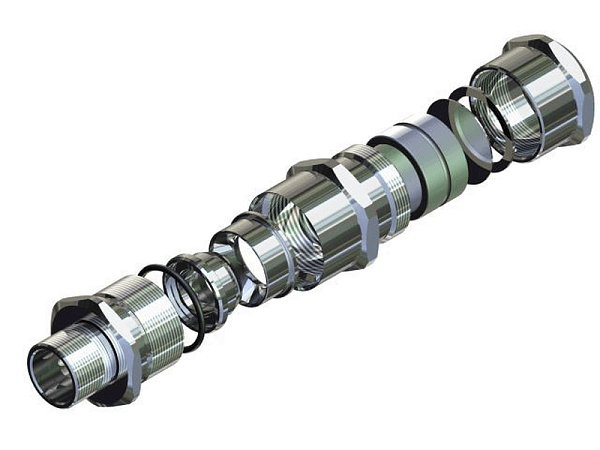

Металлические части Ex-вводов изготовлены из шестигранных прутков
Ex-вводы типа ВКВБ3-НС-К1 ¼-26-33 изготавливаются с резьбой К1 1/4. В конструкции Ex-вводов типа ВКВБ3 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Диапазон диаметра кабеля Dk, мм | 26 | 25-33мм |
| Длина резьбы Lp/Общая длина L, мм | 27/94 |
| Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Тип и размер резьбы D1 | К1 1/4 |
| Модель/исполнение | Прямолинейный |
| Диапазон толщины брони В, мм | 0-1,6 |
| Маркировка взрывозащиты | 1Ex db e II Gb X |
| Степeнь IP | IP68 |
| Климатическое исполнение | УХЛ 1 |
| Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
| Размер под ключ S1/S2/S3 | 50/43/45 |
3D/BIM-модели уточняются.
ВКВБ3-НС-К1 ¼-26-33 предназначен для обеспечения надёжного и безопасного ввода и фиксации бронированного кабеля в корпус взрывозащищённого электротехнического устройства с уплотнением наружной оболочки кабеля и закрепления брони с обеспечением надёжного электрического соединения металлической брони кабеля и корпуса устройства c металлической оболочкой электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
- Материал корпуса - Нержавеющая сталь
- Материал уплотнителя - Силикон
Ex-вводы ВКВБ3-НС-К1 ¼-26-33 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Ex-вводы типа ВКВБ3 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb имаркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
Ex-вводы типа ВКВБ3-НС-К1 ¼-26-33 изготавливаются с резьбой К1 1/4. В конструкции Ex-вводов типа ВКВБ3 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
