Взрывозащищенный Ех-кабельный ввод ВКВ2ТВ-ЛР-G1/2-М16-9 1Ex db e II Gb X ГОФРОМАТИК
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
 Артикул | zeta31853 |
 Тип изделия | ВКВ2ТВ-ЛР-G1/2-М16-9 |
 Вид изделия | Ех-ввод |
 Макс. диаметр отверстия в оболочке, мм | 16,9-17,2 |
 Тип и размер резьбы D1 | G1/2-В |
 Диапазон диаметров кабеля D2, мм | 3-9 |
 Тип и размер резьбы D3 | М16х1,5 |
 Длина резьбы Lp/длина резьбы Lpm/длина общая L, мм | 16,5/18/67 |
 Маркировка взрывозащиты | 1Ex db e II Gb X |
 Степeнь IP | IP68 |
 Климатическое исполнение | УХЛ 1 |
 Изготавливается по | ТУ 27.33.13.130-048-99856433-2021 |
 Сертификат | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
 Модель/исполнение | Прямолинейный |
 Размер под ключ S1/S2 | 30/20 |
 Бренд | ГОФРОМАТИК |
Ex-вводы ВКВ2ТВ-ЛР-G1/2-М16-9 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в трубе в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения трубы и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2ТВ-ЛР-G1/2-М16-9 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовании с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит)
Ex-вводы типа ВКВ2ТВ-ЛР-G1/2-М16-9 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014

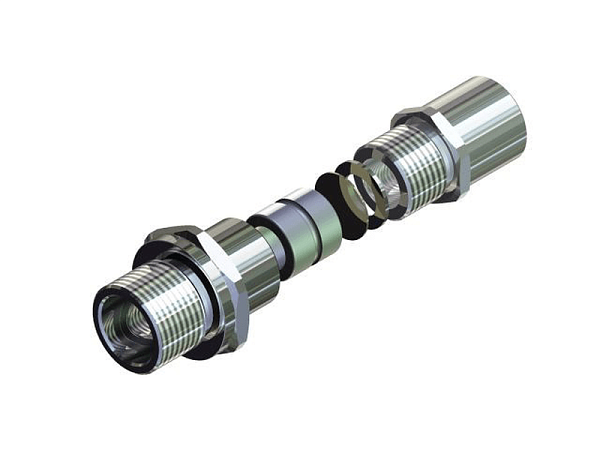

Ex-вводы типа ВКВ2ТВ-ЛР-G1/2-М16-9 изготавливаются с резьбой G1/2-В. В конструкции Ex-вводов типа ВКВ2ТВ предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
