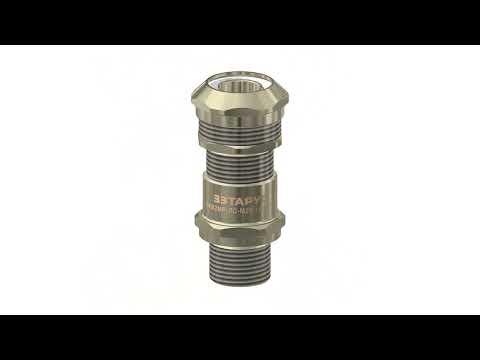

Взрывозащищенный кабельный Ех-кабельный ввод ВКВ2МР-НР-G1/2-9-МР10 1Ex d e II Gb X (ЗЭТАРУС)
Артикул: zeta32297
Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2МР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовани с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2МР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-1-2011 и ТУ 27.33.13.130-025-99856433-2017, имеют вид взрывозащиты «е» и «d», маркировку взрывозащиты 1Ех d е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
- Для Ex-вводов типа ВКВ2МР-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6
по ГОСТ 9.303-84; - для Ex-вводов типа ВКВ2МР-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ2МР изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2МР-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2МР-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2МР изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.
Состав комплекта:
1. Корпус ввода2. Кабельный уплотнитель
3. Заглушка
4. Антифрикционное кольцо
5. Нажимной штуцер
6. Оконцеватель металлорукава
7. Уплотнитель металлорукава
8. Накидная гайка
Узнать цену
Технические характеристики
| Артикул: | zeta32297 |
| Тип изделия: | ВКВ2МР-НР-G1/2-9-МР10 |
| Вид изделия: | Ех-кабельный ввод для металлорукава |
| Диапазон диаметра кабеля D, мм: | 3-9 мм |
| Тип кабеля: | Небронированный |
| Тип кабеля: | Небронированный |
| Типоразмер резьбы: | G1/2-В |
| Модель/исполнение: | Прямолинейный |
| Диаметр условного прохода металлорукава Dмр, мм: | 10 |
| Длина резьбы Lp/Общая длина L, мм: | 15/63 |
| Маркировка взрывозащиты: | 1Ex d e II Gb X |
| Функционал: | Металлорукав-щит |
| Вид резьбы: | G |
| Цвет: | естественный цвет |
| Степeнь IP: | IP68 |
| Климатическое исполнение: | УХЛ 1 |
| Изготавливается по: | ТУ 27.33.13.130-025-99856433-2017 |
| Сертификат: | ТС RU C-RU.AB24.B.07351 |
| Материал: | Нержавеющая сталь |
| Размер под ключ S1/S2/S3: | 30/24/24 |
