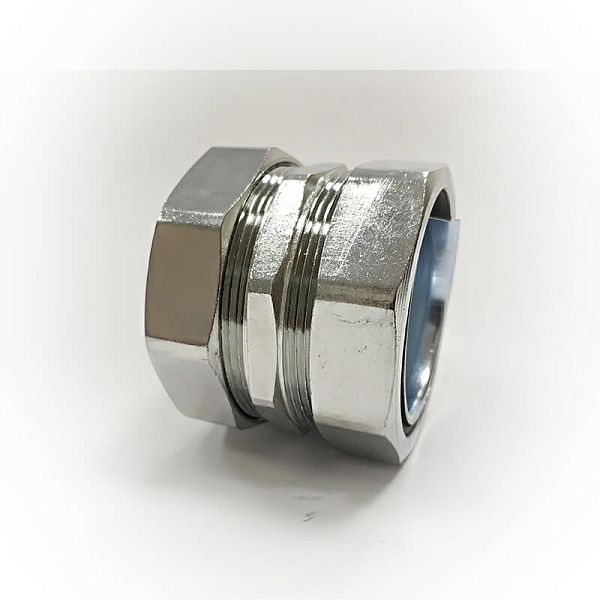

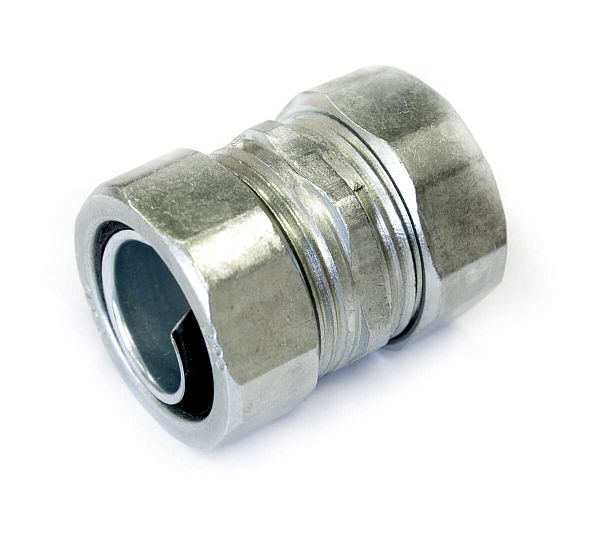

Цанговый Адаптер труба-рукав АТР-38 У2 IP43 ГОФРОМАТИК
Адаптер труба-рукав АТР-38 У2 IP43 ГОФРОМАТИК
Адаптер труба-рукав АТР-38 У2 IP43 ГОФРОМАТИК
| Артикул товара | zeta41405 |
|---|---|
| Вид изделия | Адаптер цанговый |
| Тип изделия | АТР |
| Материал | Сплав цинка |
| Бренд | ГОФРОМАТИК |
Назначение
Адаптер цанговый АТР (труба-рукав) предназначен для соединения металлорукава с металлической трубой при прокладке кабельной линии. Состоит из корпуса, металлического вставыша (оконцевателя), уплотнительного кольца с одной стороны и стопорного кольца – цанги с другой. Зажим металлорукава и трубы происходит за счёт накидных гаек.
Читать далее

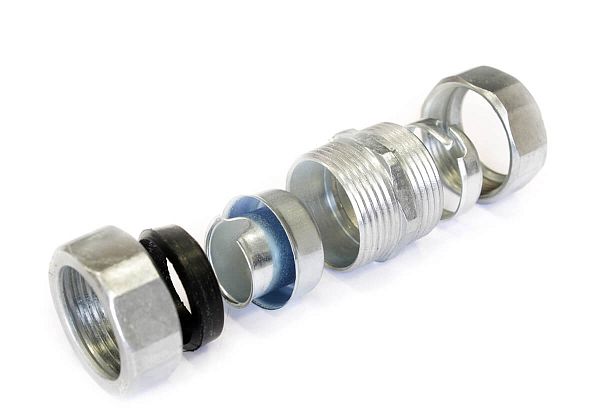

- 1,6 – накидные гайки,
- 2 – стопорное кольцо (цанга),
- 3 – корпус,
- 4 – оконцеватель(вставыш),
- 5 – уплотнительное резиновое кольцо
Технические характеристики
BIM и 3D модели
Документы
Описание товара
| Условный проход | 38 |
| Температура транспортировки, монтажа и эксплуатации в системах передвижных электроустановок | от -25 до +100 °С |
| Температура эксплуатации в системах стационарных электроустановок | от -40 до +100 °С |
| Вн. диаметр / Макс. наружный диаметр металлорукава Dмр/D1, мм | 36 / 48,3 |
| Максимальный наружный диаметр присоединяемой трубы D2, мм | 48,3 |
| Материал уплотнителя | Резина маслостойкая |
| Размер L | 64,2 |
| Стeпень IP | IP43 |
| Климатическое исполнение | У 2 |
| Код классификации по ГОСТ Р МЭК 61386.1-2014 | 024101432201 |
| Изготавливается по | ТУ 27.33.13.130-046-99856433-2020 |
| Размер S1 | 69 |
| Размер S2 | 55,5 |
Адаптер цанговый АТР (труба-рукав) предназначен для соединения металлорукава с металлической трубой при прокладке кабельной линии. Состоит из корпуса, металлического вставыша (оконцевателя), уплотнительного кольца с одной стороны и стопорного кольца – цанги с другой. Зажим металлорукава и трубы происходит за счёт накидных гаек.
Состав комплекта:
Состав комплекта:
- 1,6 – накидные гайки,
- 2 – стопорное кольцо (цанга),
- 3 – корпус,
- 4 – оконцеватель(вставыш),
- 5 – уплотнительное резиновое кольцо
