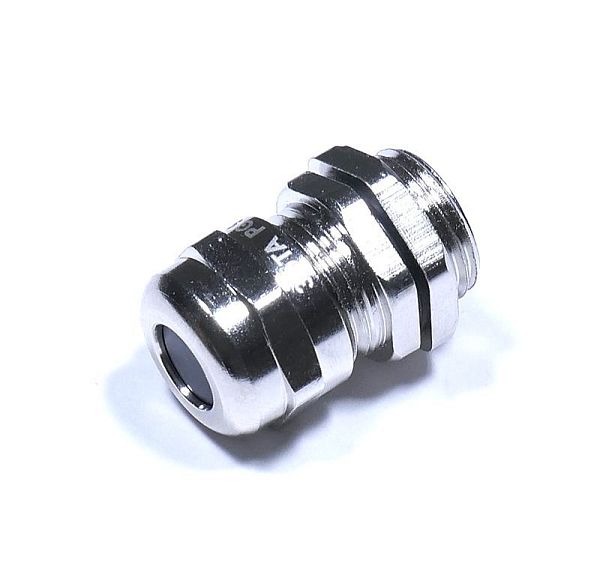

Кабельный ввод PG 9 латунный УТ1,5 IP68 ЗЭТАРУС
Акционерное общество
«ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОЙ АРМАТУРЫ»
Тел.: 8 800 201-23-42 (многоканальный) e-mail: nzeta@nzeta.ru / nzeta.ru
630501, Новосибирская обл., р.п.Краснообск, а/я 130
Технические характеристики
 Артикул |
zeta30142 |
 Вид изделия |
Кабельный ввод |
| Диаметр резьбы (установочный) А |
PG9 |
| Макс. диаметр отверстия в оболочке, мм |
15,4-15,7 |
 Материал уплотнителя |
Резина маслостойкая |
 Модель/исполнение |
Прямолинейный |
| Наружный диаметр кабеля Dk, мм |
4-8 |
| Размер Y |
1,5 |
| Размер N |
3 |
| Размер H |
8 |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УТ 1, УТ 5 |
 Температура транспортировки, монтажа и эксплуатации |
от -40 до +100 °С |
 Изготавливается по |
ТУ 3449-008-99856433-2011 |
| Сертификат |
04ИДЮ11.RU.C00129 |
 Материал |
Никелированная латунь |
| Общая длина L, мм |
28 |
| Размер под ключ S1, мм |
17 |
| Размер под ключ S2, мм |
18 |
| Размер под ключ S3, мм |
17 |
| 3D модель |
2_KV-PG9__4-8mm_.igs |
Описание товара
Кабельный ввод латунный трубной резьбой PG9 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Кабельный ввод PG9 имеет степень защиты IP66/IP67/IP68.
Присоединительная резьба PG9 выполнена в соответствии с немецким стандартом DIN 40430.

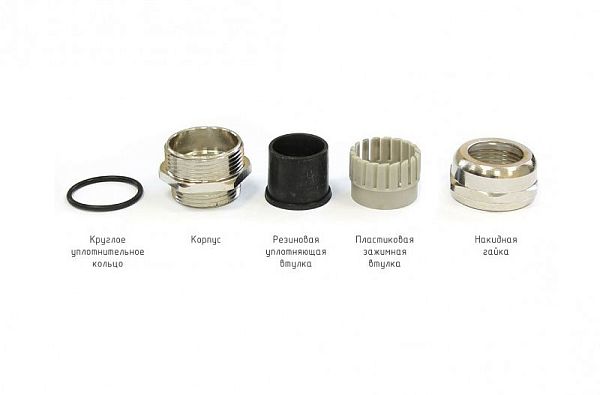

Состав комплекта:
- 1. Гайка,
- 2. Уплотнительное кольцо,
- 3. Корпус,
- 4. Резиновая уплотнительная втулка,
- 5. Пластиковая зажимная втулка,
- 6. Защитная заглушка-пыльник,
- 7. Накидная гайка.
