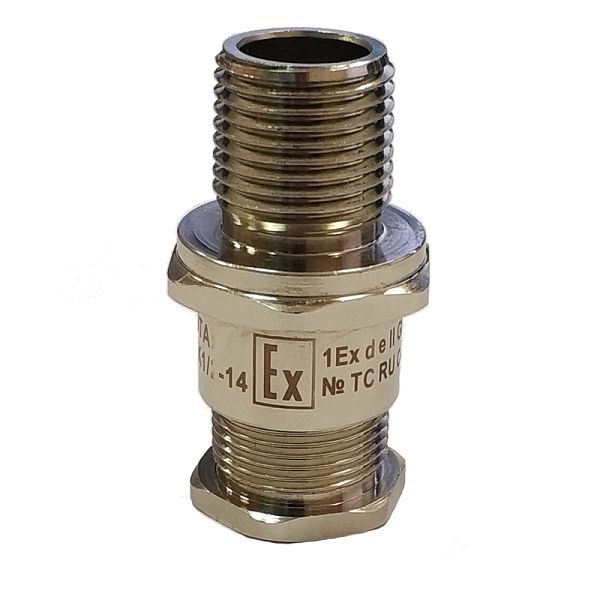

Ех-кабельный ввод ВКВ2-НР-G 2-45 1Ex db e II Gb X (ЗЭТАРУС)
Артикул: zeta31119
Кабельный ввод ВКВ2 Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, в корпус электротехнического устройства, электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2 выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2 соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов типа ВКВ2 изготовлены из шестигранных прутков:
- для Ex-вводов типва ВКВ2-Л[Х] - латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ2-Н[Х] – нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ2 изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2 изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2 предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

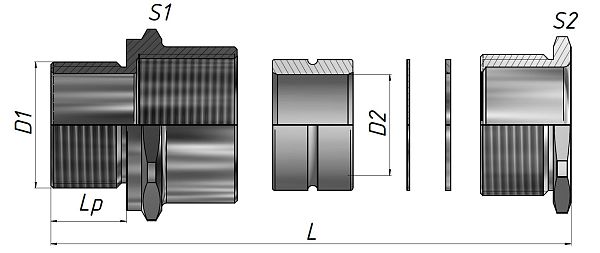

- Корпус;
- Кабельный уплотнитель;
- Заглушка;
- Антифрикционное кольцо;
- Нажимная гайка.
Узнать цену
Технические характеристики
| Артикул: | zeta31119 |
| Тип изделия: | ВКВ2-НР-G2-45 |
| Диапазон диаметра кабеля D, мм: | 37-45 мм |
| Размер резьбы D: | G2-B |
| Макс. диаметр отверстия в оболочке, мм: | 59,8-60,3 |
| Модель/исполнение: | Прямолинейный |
| Длина резьбы L1: | 22 |
| Общая длина L, мм: | 67 |
| Маркировка взрывозащиты: | 1Ех db е II Gb X |
| Функционал: | Кабель |
| Степeнь IP: | IP68 |
| Климатическое исполнение: | УХЛ 1 |
| Изготавливается по: | ТУ 27.33.13.130-048-99856433-2021 |
| Сертификат: | ЕАЭС RU C-RU.АЖ58.В.01664/21 |
| Размер под ключ S1, мм: | 77 |
| Размер под ключ S2, мм: | 59 |
